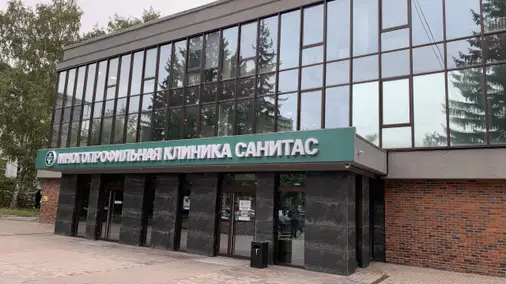

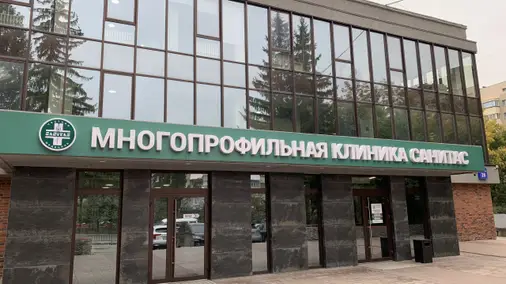

Клиника «Санитас»

Вентиляционное оборудование. Проектом предусматриваются каркасно-панельные приточно-вытяжные установки, а также наборные приточные установки, канальные и радиальные вытяжные вентиляторы.

• приточно-вытяжная каркасно-панельная установка ПВ1 фирмы "Ballu" с водяным нагревом и рекуперацией воздуха: обслуживает кабинеты врачей, холлы, вспомогательные помещения. Установка осуществляет двухступенчатую очистку воздуха фильтрами классами G4, и F7. Подача и удаление воздуха в помещениях осуществляется в верхней зоне через анимостатические диффузоры типа DVS.
• приточная наборная установка П2 фирмы "Nevatom" и вытяжной радиальный вентилятор В2 фирмы "Nevatom": обслуживают помещения рентгенкабинета. Установка осуществляет двухступенчатую очистку воздуха фильтрами классами G4, и F7. Подача и удаление воздуха в помещениях осуществляется в верхней зоне через анимостатические диффузоры типа DVS.
• приточная наборная установка П3 фирмы "Nevatom" и вытяжной радиальный вентилятор В3 фирмы "Nevatom": обслуживают помещения гастроскопии. Установка осуществляет двухступенчатую очистку воздуха фильтрами классами G4, и F7. Подача и удаление воздуха в помещениях осуществляется в верхней зоне через анимостатические диффузоры типа DVS.
• приточная каркасно-панельная установка П4 фирмы "Ballu" и вытяжная каркасно-панельная установка В4 фирмы "Ballu": обслуживает помещения оперблока. Установка осуществляет трехступенчатую очистку воздуха фильтрами классами G4, F7 и F9. Подача воздуха в помещения операционных осуществляется в верхнюю зону через ламинарное поле. Удаление воздуха осуществляется из верхней зоны 40%, из нижней зоны 60%. Подача воздуха во вспомогательные помещения операционных осуществляется в верхнюю зону через фильтры тонкой очистки класса Е11.
• вытяжные канальные и радиальные вентиляторы фирмы "Nevatom" обслуживают палаты и санузлы всего здания.

Воздуховоды всех систем выполняются из тонколистовой оцинкованной стали (ГОСТ 14918-80) по технологии TDC. Приточные воздуховоды системы П4 покрываются теплоизоляцией из вспененного полиэтилена с покрытием алюминиевой фольгой Пенофол-С толщиной 10 мм. В целях снижения шума разработаны следующие мероприятия:

• в системах использованы малошумные вентиляторы с загнутыми назад лопатками;
• вентиляторы соединяются с системой воздуховодов через гибкие вставки;
• скорость воздуха в воздуховодах ограничена на уровне 5,0-6,5 м/с;
• расчетный перепад напора на решетках и дросселирующей арматуре принят не более 50 Па;

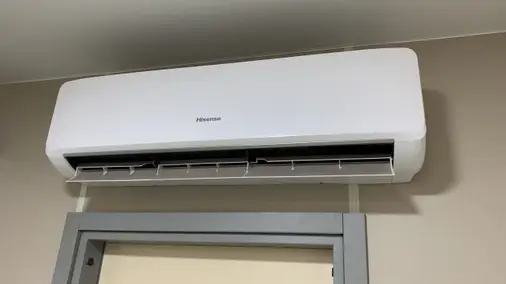

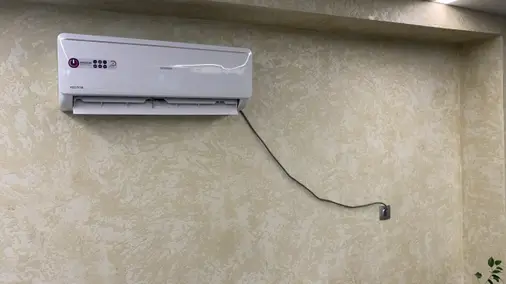

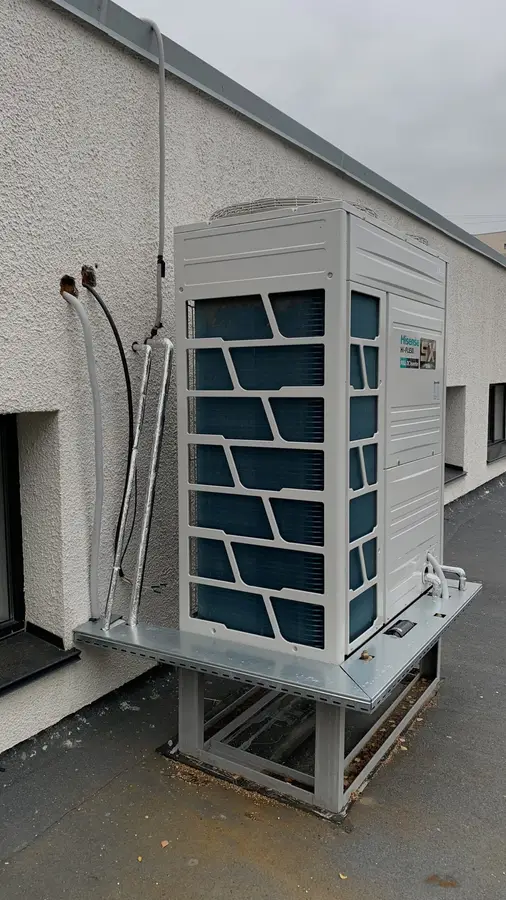

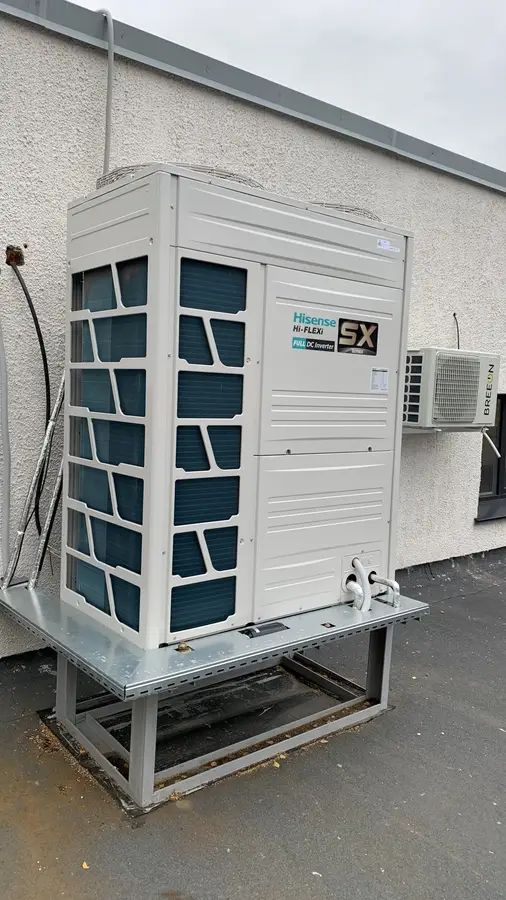

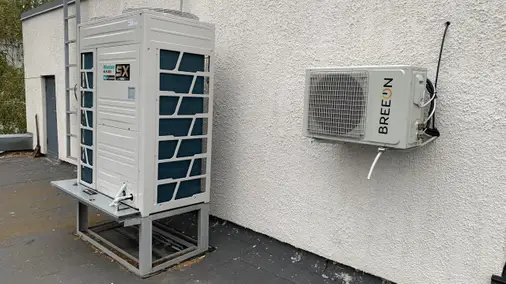

  Источники холодоснабжения. Компрессорно-конденсаторный блок фирмы "Electrolux". ККБ устанавливается на фасаде здания непосредственно около установки П4.   Теплоснабжение приточных установок. Для поддержания нормируемой температуры в холодный период года в приточных установках запроектированы секции водяных (ПВ1) и электрических (П2, П3, П4) воздухонагревателей. Для системы теплоснабжения приточных установок запроектированы стальные трубопроводы по ГОСТ 3262-75 (Ду15-Ду50). Магистральные трубопроводы, покрываются теплоизоляцией из вспененного каучука K-Flex HT Solar толщиной 13мм. На узле регулирования системы теплоснабжения приточной установки для регулирования теплоотдачи воздухонагревателя устанавливается трехходовой шаровый кран "Belimo" c электроприводом, а также насосы "WILO".   Кондиционирование. Для поддержания комфортной температуры в теплый период года в нормируемых помещениях операционного блока проектом предусматривается система охлаждения воздуха в центральном кондиционере. Охлаждённый воздух раздается по помещениям по сети воздуховодов, покрытых теплоизоляцией. AVWT-190HKFSXA внешний блок VRF-системы Hisense – 1шт, AVS-07HJFTDD Внутренний блок настенного типа Hisense – 19шт, AVS-09HJFTDD внутренний блок настенного типа Hisense – 1шт, AVS-15HJFTDD внутренний блок настенного типа Hisense – 3шт, AVS-18HJFTDD внутренний блок настенного типа Hisense – 2шт.
